Проучванията са установили, че за да могат стъклените влакна да функционират добре в пластмасите, за да увеличат здравината, дължината на стъклените влакна трябва да бъде по-голяма от критичната му дължина. Когато материал, подсилен с влакна, с дължина на влакното, по-малка от тази критична дължина, получава определен товар, влакното може да бъде издърпано и усилващият ефект на влакното не може да бъде упражнен изцяло.
Размерът на критичната дължина има голяма връзка с конкретния сорт пластмаса. Що се отнася до подсиления със стъклени влакна полипропилен, критичната дължина на стъклените влакна е 3,1 мм, но за специално химически модифицирания полипропиленов материал критичната дължина на стъклените влакна може да достигне 0,9 мм.
В обикновения полипропилен, подсилен със стъклени влакна, дължината на стъкленото влакно е далеч под критичната дължина, а режимът на отказ на материала е главно в това, че влакното се издърпва и не може да отговаря на изискванията за якост. Следователно, за да се възползват предимствата на производителността на LFT, е необходимо дължината на задържане на влакната да бъде по-голяма от критичната.

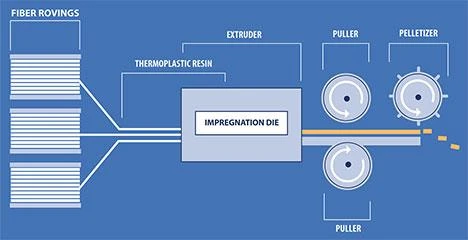

Понастоящем LFT се формира главно в продукти чрез леене под налягане или компресиране, но най-широко използваното е леене под налягане. За леене под налягане, винтът, дюзата, матрицата и вратата на машината за леене под налягане трябва да помогнат за намаляване на щетите върху стъкленото влакно и поддържане на дължината на влакната в продукта, подсилен с дълги влакна.
Специалният винт за формиране на LFT обикновено се разделя на три секции: захранваща секция, преходна секция и дозираща секция. Диаметърът на корена на захранващия участък и на дозиращия участък е постоянен, но диаметърът на корена на дозиращия участък е по-голям и средата постепенно преминава под формата на криволичеща крива. Като цяло следвайте следните принципи: (1) разпределение на дължината на три етапа: 40% всяка в секцията за хранене и преходната част и 20% в дозиращата секция; (2) Коефициентът на сгъстяване е 2: 1 ~ 3: 1; (3) Съотношението на страните е 18: 1 ~ 22: 1; (4) Дълбочината на винтовия канал в секцията за подаване е 7,5 mm, а измервателната секция е около 3,5 mm.
За дизайна на главата на винта е необходимо да се гарантира, че стопилката образува гладък и отворен поток. Всички остри ъгли или силни вихри ще причинят увреждане на влакната и трябва да се избягват. Възвратните клапани на дроселовата клапа също са проектирани така, че да се гарантира, че стопилката може да тече свободно, докато сферичните клапани, които ограничават потока, не се препоръчват.
За дизайна на дюзите не се препоръчва да се използва вътрешен дизайн с пълен конус, а да се възприеме отворен универсален дизайн.
За матрицата могат да се използват обичайни форми, но се препоръчва диаметърът на основния канал на потока да е по-малък от 5 мм, а на портата се препоръчва да се използва голяма правоъгълна врата с площ на напречно сечение повече от 20 mm2.
Всъщност, дори ако LFT се формира от обикновени машини за леене под налягане, може да се получат отлични показатели
Моля, не се колебайте да се свържете с нас, ако имате някакви проблеми.
Ксиамен LFT композитна пластмасова Co., Ltd.
Candy Hu
Имейл: candyhu@lfrtplastic.com
Тел: 0086-186-5906-9962 (wechat / whatsapp)
Skype: candy328520
Адрес: № 27, Hongxi Road, град Ма Xiang, област Xiang ', Xiamen (361000), Китай
